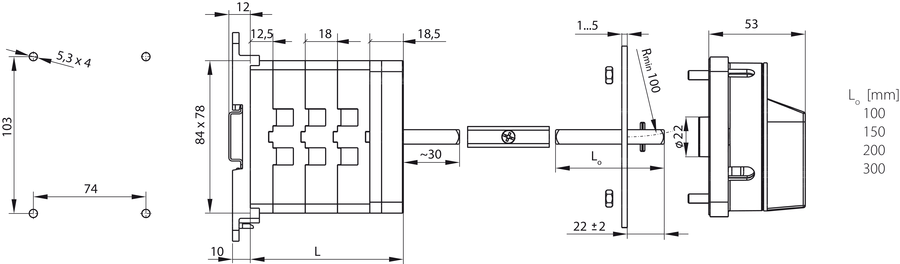

SK80 D Гърбични прекъсвачи за вътрешен монтаж
Гърбични прекъсвачи за кутии SK80 D
SK#-#\D##
EAN:
По желание на клиента има възможност за изработване на прекъсвачи различни от "Таблица номер на изпълнения" програмите за включване на които ще бъдат освободени от блокада.
Препоръчва се шината TS35 на която ще бъде инсталиран прекъсвач, да бъде монтирана на конзола (не непосредствено на основа).
Прекъсвачите SK100 (за табла) монтирани на шини с ръкохватка на вратата на таблото са изпълнени за случай когато програмата на свързване на прекъсвача ще бъде функция 0-1 при ъгъл на завъртане на ръкохватката 90° например SK100/2.423-D100ZC.
Прекъсвачи 0-I за табла, например в разпределителни табла с ъгъл на завъртане на ръкохватката 90° са оборудвани допълнително с механична блокировка предпазващ отварянето на вратата когато ръкохватката показва положение включено.
Прекъсвачи 0-I за табла, например в разпределителни табла с ъгъл на завъртане на ръкохватката 90° са оборудвани допълнително с механична блокировка предпазващ отварянето на вратата когато ръкохватката показва положение включено.
| Номинално изолационно напрежение Ue | 690V |
| Номинално импулсно поносимо напрежение Uimp | 6 kV |
| Номинален постоянен ток Iu | 80 A |
| Номинален ток на включване Ic | 80 A |
| Стандартен топлинен ток във въздуха Ith | 80 A |
| Стандартен термичен ток в кутията Ithe | 80 A |
| Честота | 50/60 Hz |
| Номинален ток на включване Ie w kat. AC-21A, AC-22A | 80 A |
| Номинална мощност на включване Pe w kat. AC-23A | 17 kW (230 V) 30 kW (400 V) 36 kW (500 V) 48 kW (690 V) |
| Номинална мощност на включване Pe w kat. AC-3 | 16 kW (230 V) 22 kW (400 V) 26 kW (500 V) 36 kW (690 V) |
| Ъгъл на включване | 45°-90° |
| Номинален допустим кратковременен ток Icw(1s) | 1.5 kA |
| Номинален действащ ток на късо съединение Icm | 1.6 kA |
| Сечение на свързващите проводници | 16...35 mm² (твърд) 16...25 mm² (гъвкав) |
| Монтиране на прекъсвачи към панел | □68 |
| Винтчета в терминалите | М6 |
| Момент на затягане на проводниците | 4,4 Nm |
| Механична устойчивост | 3,0 mln (цикли на преместване) |
| Околна температура | -40 ... +70°C (работа) -40 ... +70°C (съхранение) |
| Степен на зщита: PN-EN 60529 относно панел | IP65 |
| Степен на зщита на кутия OB | IP65 |
| Degree of protection of the contact part | IP20 - terminals are protected against solid foreign objects with a diameter of ≥12.5mm (according to PN-EN 60529) |
| Степен на замърсщване EN 60947-1 | 3 |
| Клас на сигурност в кутия OB | II |
| Устойчивост на вибрации (съгласно IEC 60068-2-6) | 2...100 Hz (честота) 13,2 Hz (преходна честота) ± 1 mm (амплитуда на преместването) ± 0,7 g (амплитуда на ускорението) |
| Устойчивост на удари (съгласно IEC 60068-2-27) | 15 g (върхово ускорение) 11 ms (времетраене на импулса) |
| Устойчивост на циклична влага и топлина (IEC 60068-2-30) | 55°C (околна темперетура) 95% (относителна влажност) |
| Устойчивост на циклична солена мъгла (съгласно IEC 60068-2-52) | строгост на изпитване 1 |
| 2.423 | Прекъсвач 0-1 (3 - полюсен) |
| 2.4226 | Прекъсвач 0-1(4 - полюсен) |
| 3.4315 | Прекъсвач 1-0-2 (3 - полюсен) |
