SK125 BS Гърбичен прекъсвач за монтаж на основа -шина
Гърбични прекъсвачи за монтиране на шина SK125 BS
SK#-#\#
EAN:
Препоръчва се шина TS35, на която ще се монтира прекъсвач да бъде монтирана на конзола (не директно на основа).
| Номинално изолационно напрежение Ue | 690V |
| Номинално импулсно поносимо напрежение Uimp | 8 kV |
| Номинален постоянен ток Iu | 125 A |
| Стандартен топлинен ток във въздуха Ith | 125 A |
| Честота | 50/60 Hz |
| Номинален ток на включване Ie w kat. AC-21A, AC-22A | 125 A (230/400/500/690 V) |
| Номинална мощност на включване Pe w kat. AC-23A | 20 kW (230 V) 34 kW (400 V) 40 kW (500 V) 55 kW (690V) |
| Номинална мощност на включване Pe w kat. AC-3 | 20 kW (500 V) 28 kW (400 V) 34 kW (500 V) 40 kW (690 V) |
| Ъгъл на включване | 45°-90° |
| Номинален допустим кратковременен ток Icw(1s) | 1,7 kA |
| Номинален действащ ток на късо съединение Icm | 2,5 kA |
| Свързващи проводници | with ring terminal ø8 |
| Монтиране на прекъсвачи към панел | □68 |
| Connection screws | M8 |
| Max. wire tightening torque | 12 Nm |
| Околна температура | -40 ... +70°C (работа) -40 ... +70°C (съхранение) |
| Степен на зщита: PN-EN 60529 относно панел | IP65 |
| Степен на замърсщване EN 60947-1 | 3 |
| Брой на сегментите в прекъсвача | 1 ... 7 |
| 2.42110 | Disconnector 0-1 (1 - pole) |
| 2.42111 | Disconnector 0-1 (2 - pole) |
| 4.4284 | Disconnector 0-1 (3 - pole) |
| 4.4285 | Disconnector 0-1 (4 - pole) |
| 2.43147 | Disconnector 1-0-2 (1 - pole) |
Изпълнение
Размери

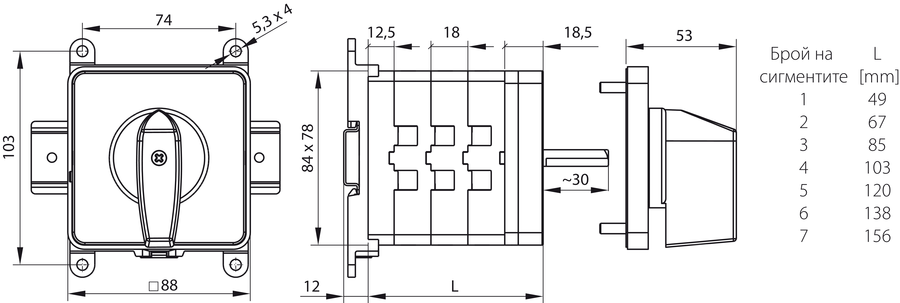

Монтирани на шина TS35

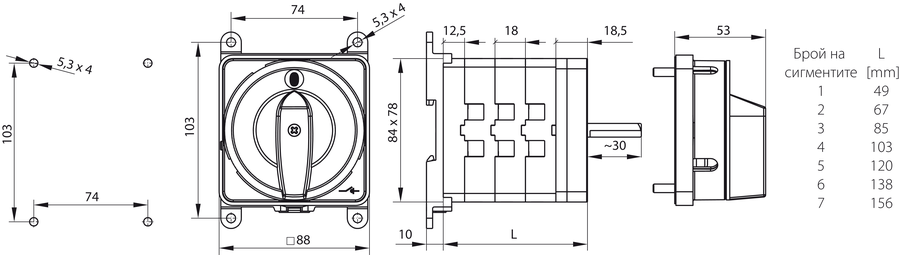

Монтирани на базата
