ŁK40 S Гъррбичен прекъсвач за монтаж на шина
Гърбични прекъсвачи за монтаж на шини ŁK 40/63S
ŁK#-#\#
EAN:
| Номинално изолационно напрежение Ui | 690 V |
| Номинално импулсно поносимо напрежение Uimp | 6 kV |
| Продължителен номинален ток Iu=Ith | 40 A |
| Номинална мощност на включване Pe w kat. AC-3 | 20 kW (400 V) 14 kW (500 V) 7 kW (690 V) |
| Номинална мощност на включване Pe w kat. AC-4 | 8 kW (400 V) 5.5 kW (690 V) |
| Номинален ток на включване Ie w kat. AC-3 | 38 A (400 V) 21,5 A (500 V) 7,5 A (690 V) |
| Номинален ток на включване Ie w kat. AC-4 | 16 A (400 V) 6 A (690 V) |
| Номинален допустим кратковременен ток Icw(1s) | 0,85 kA |
| Номинален действащ ток на късо съединение Icm | 1,5 kA |
| Момент на затягане на клемите | 2,0 Nm |
| Механична устойчивост | 3,0 mln (цикли на преместване) |
| Околна температура | -40 ... +70°C (работа) -40 ... +70°C (съхранение) |
| Сечение на свързващите проводници | 4...10 mm² |
| Степен на зщита: PN-EN 60529 относно панел | IP41 IP65 |
| Устойчивост на вибрации (съгласно IEC 60068-2-6) | 2...13, 2...100 Hz (честота) ± 1 mm (амплитуда на преместването) ± 0,7 g (амплитуда на ускорението) |
| Устойчивост на удари (съгласно IEC 60068-2-27) | 15 g (върхово ускорение) 11 ms (времетраене на импулса) |
| Устойчивост на циклична влага и топлина (IEC 60068-2-30) | 55°C (околна темперетура) 95% (относителна влажност) |
| Устойчивост на циклична солена мъгла (съгласно IEC 60068-2-52) | строгост на изпитване 1 |

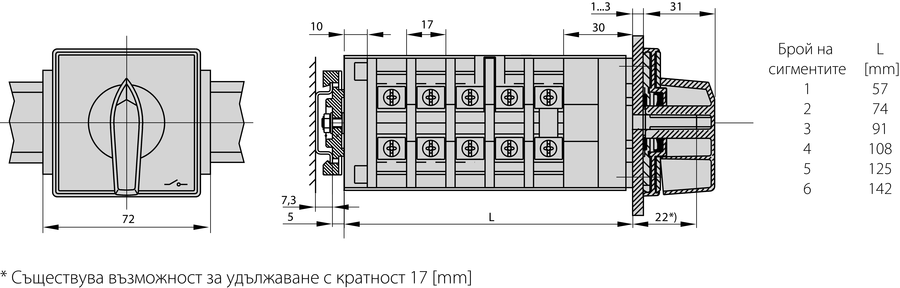

| Брой на сегментите в прекъсвача | 1 ... 6 |
| 1.825 | Прекъсвач 0-1 (1 - полюсен) |
| 1.828 | Прекъсвач 0-1 (2 - полюсен) |
| 2.8211 | Прекъсвач 0-1 (3 - полюсен) |
| 2.8210 | Прекъсвач 0-1(4 - полюсен) |
| 3.8220 | Прекъсвач 0-1 (5 - biegunowy) |
| 3.8210 | Прекъсвач 0-1 (6 - полюсен) |
| 4.8240 | Прекъсвач 0-1 (7 - полюсен) |
| 4.824 | Прекъсвач 0-1 (8 - полюсен) |
| 5.8220 | Прекъсвач 0-1 (9 - полюсен) |
| 5.822 | Прекъсвач 0-1 (10 - полюсен) |
| 6.8210 | Прекъсвач 0-1 (11 - полюсен) |
| 6.821 | Прекъсвач 0-1 (12 - полюсен) |
| 3.8368 | Превключвател на посоката на оборотите L-0-P |
| 3.83139 | Двускоростен превключвател с две отделни намотки |
| 4.8390 | Превключвател Даландер двускоростен |
| 4.831 | Трифазен пусков превключвател 0-Y-∆ |
| 5.8538 | Трифазен пусков реверсивен превключвател |
| 4.883 | Превключвател за измерване на напрежение |
| 2.4414 | оборотни прекъсвачи |
| 2.8445 | Контролен п-ревключвател 0-1-2-3 |
| 1.834 | Прекъсвач 1-0-2 (1 - полюсен) |
| 2.8338 | Прекъсвач 1-0-2 (2 - полюсен) |
| 3.8380 | Прекъсвач 1-0-2 (3 - полюсен) |
| 4.8396 | Прекъсвач 1-0-2 (4 - полюсен) |
| 5.8380 | Прекъсвач 1-0-2 (5 - полюсен) |
| 6.8380 | Прекъсвач 1-0-2 (6 - полюсен) |
