ŁK16R A/A30 Прекъсвач задпанелен с адаптор
Пускатели за вътрешен монтаж с адаптор ŁK 16R/25R/32R A/A30
ŁK#R-#\#
EAN:
Прекъсвачите от серията A също така A30 са лишени от информационни табелки иединствено са поставени при ръкохватките. Тези прекъсвачи са направени главно за специални съоражения (например заваръчни апарати), където означенията за положенията на ръкохватката са нанесени на челната плоскост на апаратите (например при използване технологиата на ситопечат), към които също така е монтиран прекъсвач.
| Номинално изолационно напрежение Ui | 690 V |
| Номинално импулсно поносимо напрежение Uimp | 6 kV |
| Продължителен номинален ток Iu=Ith | 16 A |
| Номинална мощност на включване Pe w kat. AC-3 | 5 kW (230 V) 8 kW (400 V) |
| Номинална мощност на включване Pe w kat. AC-4 | 5 kW (230 V) 7 kW (400 V) |
| Номинален ток на включване Ie w kat. AC-3 | 16 A (230 V) 16 A (400 V) |
| Номинален ток на включване Ie w kat. AC-4 | 16 A (230 V) 13 A (400 V) |
| Номинален ток на включване Ie w kat. DC-21 | 10 A (110 V) 3 A (220 V) |
| Номинален допустим кратковременен ток Icw(1s) | 0,9 kA |
| Номинален действащ ток на късо съединение Icm | 1,3 kA |
| Номинал допустим ток на късо съединение | 13 kA |
| Номинален ток на вложката на предпазителя gG | 16 A |
| Момент на затягане на клемите | 1,2 Nm |
| Механична устойчивост | 3,0 mln (цикли на преместване) |
| Околна температура | -40 ... +70°C (работа) -40 ... +70°C (съхранение) |
| Сечение на свързващите проводници | 1,5...4 mm² |
| Степен на зщита: PN-EN 60529 относно панел | IP65 |
| Устойчивост на вибрации (съгласно IEC 60068-2-6) | 2...13, 2...100 Hz (честота) ± 1 mm (амплитуда на преместването) ± 0,7 g (амплитуда на ускорението) |
| Устойчивост на удари (съгласно IEC 60068-2-27) | 15 g (върхово ускорение) 11 ms (времетраене на импулса) |
| Устойчивост на циклична влага и топлина (IEC 60068-2-30) | 55°C (околна темперетура) 95% (относителна влажност) |
| Устойчивост на циклична солена мъгла (съгласно IEC 60068-2-52) | строгост на изпитване 1 |

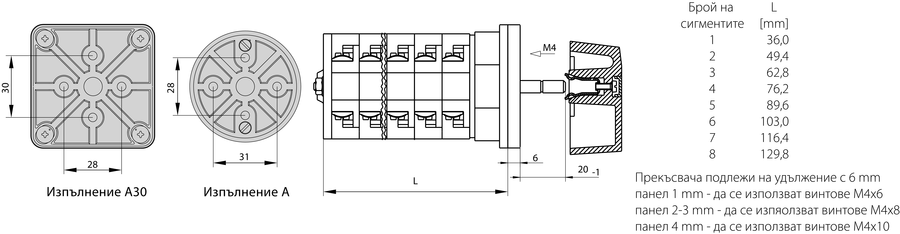

| Брой на сегментите в прекъсвача | 1 ... 8 |
| нестандартно изпълнение |
